Semua produk
-
Paduan Tembaga Berilium
-
C17200 Berilium Tembaga
-
C17300 Berilium Tembaga
-
C17510 Berilium Tembaga
-
C17500 Berilium Tembaga
-
Tembaga Kromium Zirkonium
-
Tembaga Penguatan Dispersi
-
Kawat Tembaga Berilium
-
Lembaran Tembaga Berilium
-
Batang Tembaga Berilium
-
Strip Tembaga Berilium
-
Tabung Tembaga Berilium
-
Paduan Tembaga Telurium
ASTM B196 C17000 Batang Pipa Tembaga Berilium Dingin Ditarik 45mm Untuk Komponen Struktural
| Tempat asal | Cina |
|---|---|
| Nama merek | CUBERYLLIUM® |
| Sertifikasi | ISO ROHS |
| Nomor model | C17000 |
| Kuantitas min Order | 30kg |
| Harga | USD 30～50/KG |
| Kemasan rincian | Kemasan standar ekspor (Di dalam: kertas tahan air; Di luar: baja ditutupi dengan strip dan palet) |
| Waktu pengiriman | 10～15 hari kerja |
| Syarat-syarat pembayaran | L/C, T/T |
| Menyediakan kemampuan | 50T/Bulan |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Batang C17000 | CUBERYLLIUM ® Grade | CUBERYLLIUM® 170 |
|---|---|---|---|
| Rentang Diameter | 6mm ~ 50mm | Panjang | 2m, 3m, 5m, 6m atau sesuai kebutuhan |
| ASTM | ASTM B196 | Melunakkan | A(TB00), 1/2H(TB04), H(TD04), AT(TF00), HT(TH04) |
| Permukaan | Cerah, Dipoles | Bentuk untuk tersedia | Batang, Lembaran, Piring |
| Kerja panas | Miliki properti kerja panas yang bagus | Kerja Dingin | Memiliki properti kerja dingin yang sangat baik |
| Kisaran Suhu Annealing | Dari 774 hingga 802℃ | Aplikasi | Untuk komponen struktural |
| Menyoroti | ASTM B196 C17000 Berilium Tembaga Batang 45 Mm,C17000 Berilium Tembaga Pipa 45 Mm,C17000 Berilium Tembaga 45 Mm |
||
Deskripsi Produk
Batang C17000 dibuat oleh Cold Drawn Size 45mm untuk komponen struktural oleh ASTM B196
Nama Produk: Batang
Kelas: C17000
Rentang Diameter: 6mm ~ 50mm
Panjang: 2m, 3m, 5m, 6m atau sesuai kebutuhan
Status: A(TB00), 1/2H(TB04), H(TD04), AT(TF00), HT(TH04)
Informasi Produk dari CUBERYLLIUM® Perusahaan:
CUBERYLLIUM® memproduksi berilium tembaga dalam beberapa komposisi berbeda.Ini terbagi dalam dua kategori: paduan yang dipilih untuk kekuatan tinggi (Paduan 172.173.170) dan paduan yang dipilih untuk konduktivitas tinggi (Paduan 751.750.741).Dan standar Gost QBe2, QBe1.9Ti untuk Pasar Rusia.Juga Menyediakan paduan Master: CuBeryllium-200;CuBeryllium-275);CuBeryllium-350 dan Cuberyllium-400 ke pabrik global.
Pengenalan Paduan Tembaga C17000:
Paduan tembaga berilium UNS C17000 bersifat ulet, dapat diolah dengan panas, dan dapat dikeraskan dengan gilingan.Paduan ini digunakan dalam aplikasi, yang membutuhkan kekuatan tinggi dan konduktivitas yang baik.Bagian berikut akan membahas secara rinci tentang paduan tembaga berilium UNS C17000.
Komposisi Kimia dari Berilium Tembaga C17000 Paduan:
CUBERYLLIUM® Merek: Cuberyllium-170
UNS-Nomor:C17000
Berilium (Jadilah):1.60-1.79
Kobalt + Nikel:0,20 menit
Kobalt + Nikel + Besi:0,6 maks
Memimpin:0,02 maks
Tembaga:Keseimbangan
Catatan: Tembaga ditambah tambahan sama dengan 99,5% Min.
Spesifikasi Standar Umum dari Berilium Tembaga C17000 Paduan:
Batang: ASTM B 196, SAE J 461, 463
Tempa dan Ekstrusi: ASTM B570
Lembar: ASTM B 194
Sifat Fisik Khas dari Berilium Tembaga C17200 Paduan:
| merek kuberilium | Massa jenis lb/cu.in. | Modulus elastis | Koefisien Ekspansi Termal | Konduktivitas Termal Btu/(ft•jam•°F) | Suhu leleh |
| 106 psi | dalam/dalam/°F, 70 °F hingga 400 °F | °F | |||
| 170 | 0,304 | 19 | 9,7 x 10 -6 | 60 | 1600-1800 |
Sifat Mekanik dari Berilium Tembaga C17000 Batang:
| Kuberilium 170 Melunakkan |
Kekuatan tarik | Hasil Offset | Pemanjangan | Kekerasan | |
| x 1000 PSI | 0.2% offset x 1000 PSI | % dalam 2 Inci | .020 Gauge dan Di Atas | ||
| TM00 | SAYA | 100 - 110 | 70 - 95 | 18 -~30 | B 98 |
| TM01 | 1/4HM | 110 - 120 | 80 - 110 | 15 ~ 25 | C 20 - 26 |
| TM02 | 1/2HM | 120 - 135 | 95 - 125 | 12~22 | C 24 - 30 |
| TM04 | HM | 135 - 150 | 110 - 135 | 9~20 | C 28 - 35 |
| TM05 | SHM | 150 - 160 | 125 - 140 | 9~18 | C 31 - 37 |
| TM06 | XHM | 155 - 175 | 135 - 165 | 3~10 | C 32 - 38 |
| Legenda Kekerasan B : Rockwell (Bola Baja 100 kgf) C: Rockwell (Kerucut Berlian 150 kgf) | |||||
| CATATAN: Informasi yang terkandung di sini dimaksudkan untuk tujuan referensi dan perbandingan saja.Mereka TIDAK boleh digunakan sebagai dasar untuk spesifikasi desain atau kontrol kualitas.Itu diberikan tanpa kewajiban atau kewajiban.Hubungi kami untuk mendapatkan lembar data properti material lengkap dari pabrikan. | |||||

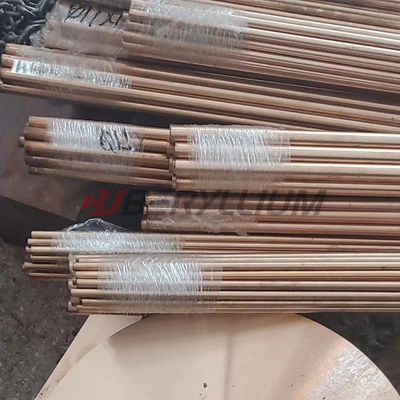

Foto Produk:
Pengelasan:
Metode pengelasan seperti penyolderan, mematri, pengelasan busur berpelindung gas, pengelasan busur logam berlapis, pengelasan titik, pengelasan jahitan dan pengelasan butt lebih disukai untuk paduan tembaga C17000.Pengelasan oksiasetilen tidak direkomendasikan untuk jenis paduan ini.
Teknologi Utama Tembaga Berilium (Perawatan panas)
Perlakuan panas adalah proses yang paling penting untuk sistem paduan ini.Sementara semua paduan tembaga dapat dikeraskan dengan pengerjaan dingin, tembaga berilium unik karena dapat dikeraskan dengan perlakuan termal suhu rendah yang sederhana.Ini melibatkan dua langkah dasar.Yang pertama disebut solusi anil dan yang kedua, pengendapan atau pengerasan usia.
Solusi Annealing
Untuk paduan khas CuBe1.7, paduan dipanaskan antara 720 °C dan 860 °C.Pada titik ini berilium yang terkandung pada dasarnya "larut" dalam matriks tembaga (fase alfa).Dengan pendinginan cepat ke suhu kamar, struktur larutan padat ini dipertahankan.Bahan pada tahap ini sangat lunak dan ulet dan dapat dengan mudah dikerjakan dingin dengan menggambar, membentuk rolling, atau cold heading.Operasi anil solusi adalah bagian dari proses di pabrik dan biasanya tidak digunakan oleh pelanggan.Temperatur, waktu pada temperatur, laju pendinginan, ukuran butir, dan kekerasan merupakan parameter yang sangat kritis dan dikontrol dengan ketat oleh Cuberyllium.
pengerasan usia
Pengerasan usia secara signifikan meningkatkan kekuatan material.Reaksi ini umumnya dilakukan pada suhu antara 260 ° C dan 540 ° C tergantung pada paduan dan karakteristik yang diinginkan.Siklus ini menyebabkan berilium terlarut mengendap sebagai fase kaya berilium (gamma) dalam matriks dan pada batas butir.Pembentukan endapan inilah yang menyebabkan peningkatan besar dalam kekuatan material.Tingkat sifat mekanik yang dicapai ditentukan oleh suhu dan waktu pada suhu.Harus diakui bahwa tembaga berilium tidak memiliki karakteristik penuaan suhu kamar.
Ukuran Tersedia
FAQ:
Q1: Bisakah Anda memproduksi strip Tembaga Berilium dengan proses Mill Hardened.
A1: Ya, kami dapat memproduksi AM (TM00), 1/2HM (TM01). HM (TM04) XHM (TM06) XHMS (TM08)., kami adalah satu-satunya pabrik yang dapat melakukan harden strip di Cina.
Q2: Apa kelebihan Berilium Tembaga dari CUBERYLLIUM®.
A2: 1: Berat Coil Terbesar bisa mencapai 1200kg / Coil
2: Kami adalah satu-satunya yang meleleh dengan Vacuum semi-Continuous Furnace.
3: Permukaan pemolesan lebih lanjut untuk klien top.
Q3: Mengapa Anda meleleh dengan Vacuum semi-Continuous Furnace.
A3: Bisa mendapatkan ingot Cast tanpa gas, segregasi lebih kecil, Grain Refinement
Q4: Apa syarat pembayarannya?
A4: Kami menerima T/T, L/C, Paypal dll. Dapat dinegosiasikan jika jumlahnya berbeda.
Rekomendasi Produk
